W jaki sposób standardowe kable jednożyłowe bez powłoki UE są stosowane w nowoczesnych systemach elektrycznych?

Okablowanie elektryczne wewnątrz szaf sterowniczych, tablic rozdzielczych, maszyn i systemów budynków często wymaga kabli, które można efektywnie poprowadzić w ograniczonych przestrzeniach, zachowując jednocześnie stabilną izolację elektryczną i przewodność. W przeciwieństwie do kabli z dodatkową powłoką zewnętrzną, jednożyłowe kable bez powłoki mają bardziej zwartą konstrukcję, dzięki czemu nadają się do wielu zastosowań w okablowaniu stałym i połączeniach wewnętrznych.

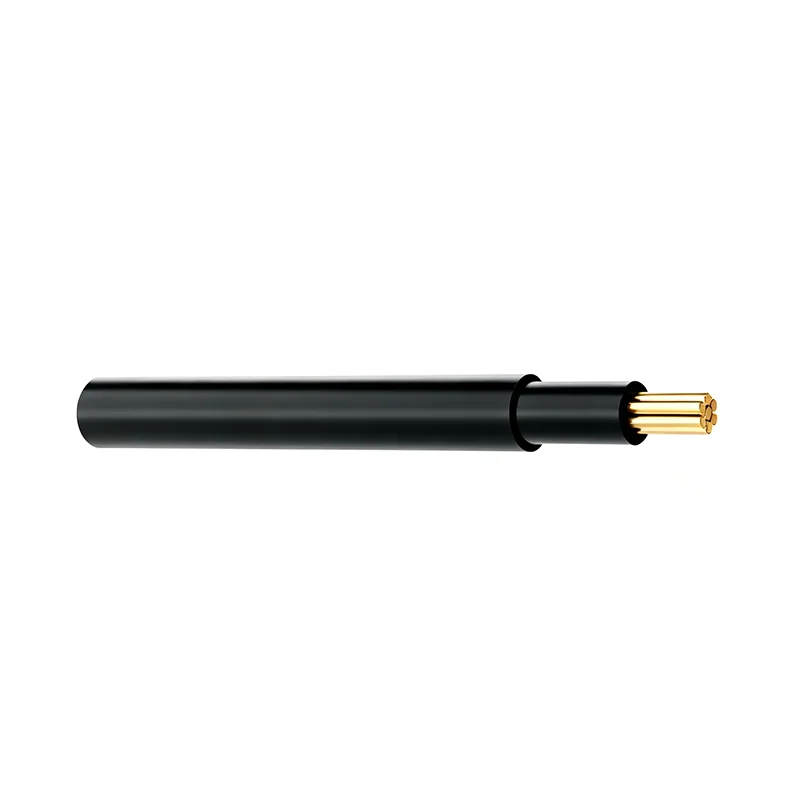

TheStandardowe kable jednożyłowe bez powłoki UEdostarczane przezLINSHENGsą przeznaczone do zastosowań elektrycznych niskiego napięcia zgodnych ze standardami europejskimi. Asortyment produktów wykorzystuje przewodniki z miedzi beztlenowej, obsługuje konfiguracje przewodów litych i linkowych i jest dostępny z PVC lub niestandardowymi materiałami izolacyjnymi. Aktualna specyfikacja produktu obejmuje zakres napięcia znamionowego 450/750 V i przekroje przewodów od 1,5 mm² do 25 mm².

Dlaczego kable jednożyłowe są przydatne w okablowaniu wewnętrznym?

Efektywne wyznaczanie tras w ograniczonej przestrzeni

Szafy elektryczne i sprzęt automatyki zawierają liczne komponenty, zaciski, przełączniki, przekaźniki i urządzenia sterujące. Okablowanie musi często przechodzić przez wąskie kanały i przebiegać określonymi trasami pomiędzy komponentami.

Konstrukcja jednożyłowa ułatwia prowadzenie i organizację poszczególnych przewodów. Instalatorzy mogą ułożyć różne przewody w zależności od układu szafy, zamiast zajmować się większym kablem wielożyłowym, gdy wymagane są indywidualne połączenia.

Wyraźniejsze połączenia elektryczne

Poszczególne przewody można identyfikować i poprowadzić oddzielnie, co może uprościć prace przyłączeniowe wewnątrz rozdzielnic i szaf sterowniczych. Właściwe oznakowanie i zorganizowane trasowanie mogą również zwiększyć efektywność przyszłych inspekcji i konserwacji.

Elastyczna konfiguracja

Różne obwody mogą wymagać różnych rozmiarów przewodów. Asortyment kabli jednożyłowych obejmujący kilka przekrojów umożliwia projektantom systemów wybór rozmiaru przewodu zgodnie z aktualnymi wymaganiami, warunkami instalacji i obowiązującymi przepisami elektrycznymi.

Gdzie są powszechnie stosowane te kable?

Szafy sterownicze elektryczne

Szafy sterownicze zawierają dużą liczbę wewnętrznych połączeń elektrycznych. Obwody mocy, obwody sterujące, interfejsy sygnałowe i połączenia komponentów mogą wymagać różnych rozmiarów przewodów i ścieżek trasowania.

TheStandardowe kable jednożyłowe bez powłoki UEmożna stosować do wewnętrznego okablowania szafy, jeśli odpowiednia metoda instalacji pozwala na zastosowanie tego typu kabla. Ich elastyczne właściwości prowadzenia mogą pomóc instalatorom w tworzeniu zorganizowanych ścieżek okablowania w ograniczonej przestrzeni szafy.

Tablice rozdzielcze

Tablice rozdzielcze wymagają niezawodnych połączeń między zasilaniem wejściowym, urządzeniami zabezpieczającymi obwody, listwami zaciskowymi i obwodami wychodzącymi. Do połączeń wewnętrznych można stosować przewody jednożyłowe, jeżeli wybrany typ kabla i sposób montażu odpowiadają wymaganiom instalacji elektrycznej.

Urządzenia automatyki przemysłowej

Maszyny przemysłowe zazwyczaj zawierają silniki, czujniki, elementy sterujące, przekaźniki, systemy PLC, styczniki i inne urządzenia elektryczne. Układ okablowania musi uwzględniać fizyczny układ tych komponentów, zachowując jednocześnie niezawodne połączenia elektryczne.

Kable LINSHENG można stosować do wewnętrznych połączeń elektrycznych w urządzeniach automatyki i maszynach produkcyjnych, gdzie specyfikacje kabli są odpowiednie do warunków pracy.

Budowa instalacji elektrycznych

Kable jednożyłowe zgodne ze standardami europejskimi są również stosowane w odpowiednich instalacjach elektrycznych w budynkach mieszkalnych i komercyjnych, w tym w obwodach oświetleniowych, połączeniach dystrybucyjnych i stałym okablowaniu wewnętrznym.

Rzeczywiste zastosowanie powinno być zawsze określone na podstawie obowiązujących krajowych przepisów instalacyjnych, typu kabla, rozmiaru przewodu, napięcia znamionowego, środowiska instalacji i wymaganej metody ochrony.

Jakie parametry elektryczne powinni sprawdzić kupujący?

Powyższe specyfikacje należy traktować jako parametry specyficzne dla produktu. W przypadku konkretnej instalacji kupujący powinni przed złożeniem zamówienia potwierdzić odpowiedni typ kabla, konstrukcję przewodnika, materiał izolacyjny, temperaturę znamionową i wymagania prawne.

Jak rozmiar przewodnika wpływa na wybór kabla?

1,5 mm² dla mniejszych obwodów

Opcja 1,5 mm² ma maksymalną rezystancję przewodu 12,1 Ω/km i można ją rozważyć w odpowiednich zastosowaniach okablowania o niższym natężeniu, gdzie wymagania instalacyjne pozwalają na taki rozmiar przewodu.

2,5 mm² dla ogólnych połączeń elektrycznych

Wersja 2,5 mm² ma maksymalną rezystancję przewodu 7,41 Ω/km i jest powszechnie brana pod uwagę w przypadku szerszego zakresu wymagań dotyczących połączeń elektrycznych. Rzeczywisty dopuszczalny prąd zależy od metody instalacji, temperatury otoczenia, grupowania, izolacji i obowiązujących norm.

4 mm² do 10 mm² dla wyższych wymagań prądowych

Opcje 4 mm², 6 mm² i 10 mm² zapewniają coraz większe przekroje przewodów do zastosowań wymagających większej obciążalności prądowej. Kupujący powinni obliczyć wymagany rozmiar przewodu na podstawie rzeczywistego obciążenia i warunków instalacji, a nie wybierać wyłącznie na podstawie mocy znamionowej sprzętu.

16 mm² i 25 mm² dla większych połączeń

Opcje 16 mm² i 25 mm² są dostępne dla systemów elektrycznych wymagających większych przewodów. W przypadku tych zastosowań przy wyborze kabla należy wziąć pod uwagę spadek napięcia, metodę instalacji, temperaturę otoczenia, zgrupowanie przewodów i warunki zwarcia.

Jaka jest różnica między przewodnikami pełnymi i linkowymi?

Solidne przewodniki

Przewodnik stały składa się z pojedynczego elementu przewodzącego. Może zapewnić stosunkowo stabilną konstrukcję dla stałego okablowania i jest powszechnie rozważany tam, gdzie kabel nie wymaga częstego przemieszczania.

Przydatność litego przewodu zależy od środowiska instalacji, wymagań dotyczących zginania, konstrukcji zacisków i obowiązującego standardu kabla.

Skręcone przewodniki

Przewód linkowy składa się z wielu mniejszych drutów połączonych w jeden przewodnik. Konstrukcja ta zazwyczaj zapewnia większą elastyczność niż przewód lity o tym samym polu przekroju poprzecznego.

Konfiguracje skręcone mogą być przydatne, gdy okablowanie musi przebiegać po zakrzywionych trasach lub gdy przestrzeń instalacyjna wymaga elastyczności.

Co należy wziąć pod uwagę podczas instalowania kabli bez powłoki?

Ochrona przed uszkodzeniami mechanicznymi

Kabel bez powłoki nie ma takiej samej dodatkowej ochrony mechanicznej, jaką zapewnia konstrukcja z powłoką. Dlatego należy go instalować tylko w zastosowaniach i lokalizacjach, w których dozwolony jest wybrany typ kabla i w razie potrzeby zapewniona jest odpowiednia ochrona.

Prawidłowe wyznaczanie trasy

W prowadzeniu kabli należy unikać ostrych krawędzi, nadmiernego zginania, ruchomych elementów, nadmiernych źródeł ciepła i innych warunków, które mogłyby uszkodzić izolację. Wewnątrz szaf elektrycznych przewody należy ułożyć w sposób zapobiegający niepotrzebnym naprężeniom mechanicznym.

Odpowiednie zakończenie

Zaciski, złącza, tulejki i inne elementy połączenia powinny być dostosowane do rodzaju i przekroju przewodu. Złe zakończenie może zwiększyć rezystancję styku i spowodować miejscowe nagrzewanie.

Rozważ grupowanie kabli

Gdy kilka obciążonych przewodów zostanie zainstalowanych razem, rozpraszanie ciepła może zostać zmniejszone, a dopuszczalny prąd może wymagać dostosowania. Dlatego przy określaniu obciążalności prądowej należy wziąć pod uwagę warunki instalacji i obowiązujące przepisy.

Jak temperatura wpływa na wybór kabla?

Temperatura otoczenia

Temperatura otoczenia wpływa na właściwości termiczne kabla elektrycznego. Kabel zainstalowany w gorącej szafie sterowniczej może działać w innych warunkach niż ten sam kabel zainstalowany w chłodniejszym otoczeniu.

Podany zakres temperatur pracy kabla należy porównać z rzeczywistymi warunkami montażu.

Temperatura pracy przewodu

Aktualna specyfikacja produktu przewiduje zakres temperatur pracy od -30°C do +90°C. Dopuszczalny prąd i rzeczywisty wzrost temperatury nadal zależą od metody instalacji i odpowiednich wymagań elektrycznych.

Krótkoterminowe warunki temperaturowe

Specyfikacja produktu wskazuje krótkotrwałą odporność na temperatury do +250°C. Parametru tego nie należy interpretować jako ciągłej temperatury pracy i należy go oceniać zgodnie z obowiązującą normą kablową i konkretnymi warunkami pracy.

Dlaczego normy europejskie są ważne dla zamówień na kable?

Standaryzowane wymagania dotyczące produktu

Europejskie normy dotyczące kabli ustanawiają wymagania dotyczące konstrukcji przewodnika, właściwości elektrycznych, izolacji, wymiarów i testowania. Użycie kabla zaprojektowanego zgodnie z obowiązującą normą może uprościć wybór produktu do projektów obsługujących rynki europejskie.

Dokumentacja projektu

Projekty przemysłowe i producenci sprzętu elektrycznego mogą potrzebować dokumentacji technicznej, aby wykazać, że wybrane komponenty odpowiadają określonym normom i wymaganiom rynku.

LINSHENG identyfikuje EN 60228 i HD 21.13 jako obowiązujące normy dla swojej gamy kabli jednożyłowych zgodnych z normami UE, przy czym zgodność z CE, RoHS i REACH może zostać zapewniona zgodnie z wymaganiami klienta i rynku.

Wymagania specyficzne dla rynku nadal obowiązują

Nie należy automatycznie zakładać, że kabel zgodny ze standardem UE jest odpowiedni dla każdej instalacji w każdym kraju europejskim. Przed zakupem należy również zapoznać się z krajowymi przepisami dotyczącymi okablowania, metodami instalacji, wymaganiami przeciwpożarowymi, warunkami środowiskowymi i specyfikacjami projektu.

Jak kupujący powinni porównywać różnych dostawców kabli?

Jakie testy jakości są ważne w przypadku kabli jednożyłowych?

Testowanie rezystancji przewodnika

Testowanie rezystancji przewodnika pomaga sprawdzić, czy przewodnik spełnia określone właściwości elektryczne. Stała rezystancja jest ważna dla stabilnego przesyłu prądu i przewidywalnego spadku napięcia.

Próba rozciągania i wydłużenia

Do oceny charakterystyki przewodnika i izolacji można zastosować badania mechaniczne. Pomiary wytrzymałości na rozciąganie i wydłużenia dostarczają informacji o tym, jak materiały reagują na naprężenia mechaniczne.

Kontrola izolacji

Izolację należy sprawdzić pod kątem uszkodzeń, które mogą mieć wpływ na bezpieczeństwo elektryczne. Kontrola może obejmować kontrolę wymiarów, kontrolę wyglądu i testy elektryczne zgodnie z obowiązującą normą produktu.

Kontrola wyglądu

Kontrola wzrokowa pomaga zidentyfikować defekty powierzchni, niespójności wymiarowe, problemy z drukiem lub inne nieprawidłowości produkcyjne przed zapakowaniem i wysyłką kabla.

W jaki sposób firma LINSHENG może wspierać producentów sprzętu elektrycznego?

Wiele rozmiarów przewodów

LINSHENGoferuje szeroki zakres przekrojów przewodów od 1,5 mm² do 25 mm², umożliwiając producentom sprzętu, wykonawcom instalacji elektrycznych i dystrybutorom wybór różnych rozmiarów zgodnie z wymaganiami projektu.

Dostawa zorientowana na OEM

Producenci sprzętu elektrycznego mogą wymagać określonych konstrukcji przewodników, materiałów izolacyjnych, kolorów, opakowań, etykiet i dokumentacji technicznej. Niestandardowe konfiguracje kabli można ocenić zgodnie z wymaganiami projektu.

Zastosowania w wielu branżach

TheStandardowe kable jednożyłowe bez powłoki UEmożna rozważyć w szafach sterowniczych, tablicach rozdzielczych, sprzęcie automatyki przemysłowej, okablowaniu maszyn i odpowiednich instalacjach elektrycznych w budynkach mieszkalnych lub komercyjnych.
